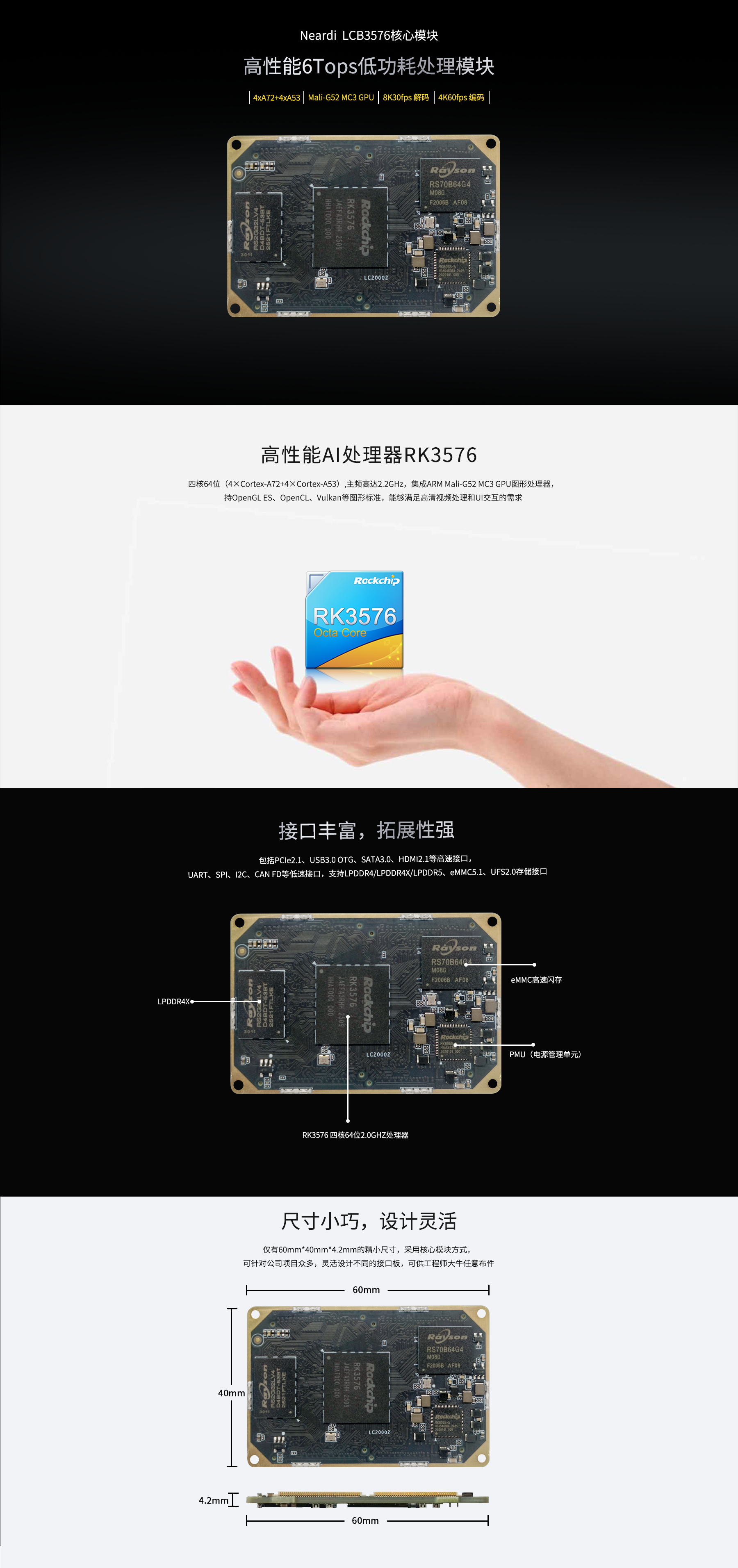

LCB3576

SOC：RK3576/RK3576J

存储组合：2+16GB/4+32GB/8+64GB/16+128GB

产品尺寸：60mm(L)*40mm(W)*4.2mm(H)

产品介绍：LCB3576核心模块集成了四核Cortex-A72和四核Cortex-A53 CPU，主频最高可达2.2GHz，并内置了6TOPS算力的NPU（神经网络处理单元），支持多种深度学习框架和AI算法的高效运行。此外，配备了Mali-G52 MC3 GPU，支持OpenGL ES、OpenCL、Vulkan等图形标准，能够满足高清视频处理和UI交互的需求。

立即购买

J0901

Pin Number

Pin Name

Voltage level

Voltage-Domain

Status

1

GPIO2_A4_d

VCCIO_SD_S0 (3V3/1V8)

VCCIO1

输入输出

2

SARADC_VIN7

VCCA_1V8_S0

SARADC_AVDD1V8

输入

3

GPIO2_A5_d

VCCIO_SD_S0 (3V3/1V8)

VCCIO1

输入输出

4

GPIO3_A1_d

VCCIO4_VCC (3V3/1V8)

VCCIO4

输入输出

5

GPIO2_A2_d

VCCIO_SD_S0 (3V3/1V8)

VCCIO1

输入输出

6

GPIO2_B3_d

VCCIO4_VCC (3V3/1V8)

VCCIO4

输入输出

7

GPIO2_A3_d

VCCIO_SD_S0 (3V3/1V8)

VCCIO1

输入输出

8

GPIO2_B5_d

VCCIO4_VCC (3V3/1V8)

VCCIO4

输入输出

9

GPIO2_A0_d

VCCIO_SD_S0 (3V3/1V8)

VCCIO1

输入输出

10

GPIO2_D6_d

VCCIO4_VCC (3V3/1V8)

VCCIO4

输入输出

11

GPIO2_A1_d

VCCIO_SD_S0 (3V3/1V8)

VCCIO1

输入输出

12

SARADC_VIN3

VCCA_1V8_S0

SARADC_AVDD1V8

输入

13

GND

0V

N/A

N/A

14

GPIO1_C6_d

VCCIO3 （3V3/1V8）

VCCIO3

输入输出

15

GPIO1_C7_d

VCCIO3 （3V3/1V8）

VCCIO3

输入输出

16

SARADC_VIN2

VCCA_1V8_S0

SARADC_AVDD1V8

输入

17

GPIO1_C3_u

VCCIO3 （3V3/1V8）

VCCIO3

输入输出

18

SARADC_VIN1/RECOVERY

VCCA_1V8_S0

SARADC_AVDD1V8

输入

19

GPIO1_C4_d

VCCIO3 （3V3/1V8）

VCCIO3

输入输出

20

SARADC_VIN0/BOOT

VCCA_1V8_S0

SARADC_AVDD1V8

输入

21

GPIO1_C5_d

VCCIO3 （3V3/1V8）

VCCIO3

输入输出

22

GND

0V

N/A

N/A

23

GPIO1_C1_d

VCCIO3 （3V3/1V8）

VCCIO3

输入输出

24

VCC_IO4_1833_IN

3V3/1V8

N/A

电源输入

25

GPIO1_C0_d

VCCIO3 （3V3/1V8）

VCCIO3

输入输出

26

GND

0V

N/A

N/A

27

GPIO1_B7_d

VCCIO3 （3V3/1V8）

VCCIO3

输入输出

28

GPIO1_D3_d

VCCIO3 （3V3/1V8）

VCCIO3

输入输出

29

GPIO1_B6_d

VCCIO3 （3V3/1V8）

VCCIO3

输入输出

30

GPIO1_C2_u

VCCIO3 （3V3/1V8）

VCCIO3

输入输出

31

GPIO1_B4_d

VCCIO3 （3V3/1V8）

VCCIO3

输入输出

32

GPIO1_D2_d

VCCIO3 （3V3/1V8）

VCCIO3

输入输出

33

GPIO1_B5_d

VCCIO3 （3V3/1V8）

VCCIO3

输入输出

34

GPIO1_D0_d

VCCIO3 （3V3/1V8）

VCCIO3

输入输出

35

GND

0V

N/A

N/A

36

GPIO1_D4_d

VCCIO3 （3V3/1V8）

VCCIO3

输入输出

37

MIPI_DPHY_CSI3_RX_D0P

N/A

N/A

输入

38

GPIO1_D5_d

VCCIO3 （3V3/1V8）

VCCIO3

输入输出

39

MIPI_DPHY_CSI3_RX_D0N

N/A

N/A

输入

40

GPIO1_D1_d

VCCIO3 （3V3/1V8）

VCCIO3

输入输出

41

MIPI_DPHY_CSI3_RX_D1P

N/A

N/A

输入

42

GND

0V

N/A

N/A

43

MIPI_DPHY_CSI3_RX_D1N

N/A

N/A

输入

44

SARADC_VIN6

VCCA_1V8_S0

SARADC_AVDD1V8

输入

45

GND

0V

N/A

N/A

46

SARADC_VIN5

VCCA_1V8_S0

SARADC_AVDD1V8

输入

47

MIPI_DPHY_CSI3_RX_D2P

N/A

N/A

输入

48

GND

0V

N/A

N/A

49

MIPI_DPHY_CSI3_RX_D2N

N/A

N/A

输入

50

MIPI_DPHY_CSI3_RX_CLKP

N/A

N/A

输入

51

MIPI_DPHY_CSI3_RX_D3P

N/A

N/A

输入

52

MIPI_DPHY_CSI3_RX_CLKN

N/A

N/A

输入

53

MIPI_DPHY_CSI3_RX_D3N

N/A

N/A

输入

54

MIPI_DPHY_CSI4_RX_CLKN

N/A

N/A

输入

55

GND

0V

N/A

N/A

56

MIPI_DPHY_CSI4_RX_CLKP

N/A

N/A

输入

57

VCC_3V3_S3

3.3V/ (with pin 57,59 Total 2A)

N/A

输出

58

GND

0V

N/A

N/A

59

VCC_3V3_S3

3.3V/ (with pin 57,59 Total 2A)

N/A

输出

60

GPIO0_D0_d

VCC_3V3_S3

PMUIO1

输入输出

61

VCC_3V3_S0

3.3V/0.5A

N/A

输出

62

GPIO0_C4_d

VCC_3V3_S3

PMUIO1

输入输出

63

GPIO0_B1_z

VCC_1V8_S3

PMUIO0

输入输出

64

GPIO0_C6_d

VCC_3V3_S3

PMUIO1

输入输出

65

GPIO0_A7_u

VCC_1V8_S3

PMUIO0

输入输出

66

GPIO0_C3_d

VCC_3V3_S3

PMUIO1

输入输出

67

GPIO0_B0_z

VCC_1V8_S3

PMUIO0

输入输出

68

GPIO0_D2_d

VCC_3V3_S3

PMUIO1

输入输出

69

GPIO0_A2_d

VCC_1V8_S3

PMUIO0

输入输出

70

GPIO0_B7_d

VCC_3V3_S3

PMUIO1

输入输出

71

VCC_1V8_S0

1.8V/0.5A

N/A

输出

72

GPIO0_C0_d

VCC_3V3_S3

PMUIO1

输入输出

73

GND

0V

N/A

N/A

74

GND

0V

N/A

N/A

75

PCIE0_SOC_RXN

N/A

N/A

输入

76

PCIE0_SOC_TXP

N/A

N/A

输入

77

PCIE0_SOC_RXP

N/A

N/A

输入

78

PCIE0_SOC_TXN

N/A

N/A

输入

79

GND

0V

N/A

N/A

80

GND

0V

N/A

N/A

J0902

Pin Numbe

Pin Name

Voltage level

Voltage-Domain

Status

1

GPIO4_B5_d

VCC_1V8_S0

VCCIO2

输入输出

2

GND

0V

N/A

N/A

3

GPIO4_B4_d

VCC_1V8_S0

VCCIO2

输入输出

4

GPIO4_A4_d

VCC_1V8_S0

VCCIO2

输入输出

5

GPIO3_A6_d

VCCIO5_VCC (3V3/1V8)

VCCIO5

输入输出

6

GPIO4_B1_d

VCC_1V8_S0

VCCIO2

输入输出

7

GPIO3_A5_d

VCCIO5_VCC (3V3/1V8)

VCCIO5

输入输出

8

GPIO4_B2_d

VCC_1V8_S0

VCCIO2

输入输出

9

GPIO3_C2_d

VCCIO5_VCC (3V3/1V8)

VCCIO5

输入输出

10

GPIO4_B0_d

VCC_1V8_S0

VCCIO2

输入输出

11

GPIO3_C3_d

VCCIO5_VCC (3V3/1V8)

VCCIO5

输入输出

12

GPIO4_A6_d

VCC_1V8_S0

VCCIO2

输入输出

13

GPIO3_B4_d

VCCIO5_VCC (3V3/1V8)

VCCIO5

输入输出

14

GPIO4_A2_d

VCC_1V8_S0

VCCIO2

输入输出

15

GPIO3_B5_d

VCCIO5_VCC (3V3/1V8)

VCCIO5

输入输出

16

GPIO4_A3_d

VCC_1V8_S0

VCCIO2

输入输出

17

GPIO3_B3_d

VCCIO5_VCC (3V3/1V8)

VCCIO5

输入输出

18

GND

0V

N/A

N/A

19

GPIO3_B6_d

VCCIO5_VCC (3V3/1V8)

VCCIO5

输入输出

20

GPIO3_D7_d

VCCIO5_VCC (3V3/1V8)

VCCIO5

输入输出

21

GPIO3_D2_d

VCCIO5_VCC (3V3/1V8)

VCCIO5

输入输出

22

GPIO4_A1_d

VCCIO5_VCC (3V3/1V8)

VCCIO5

输入输出

23

GPIO3_D3_d

VCCIO5_VCC (3V3/1V8)

VCCIO5

输入输出

24

GND

0V

N/A

N/A

25

GPIO3_B1_d

VCCIO5_VCC (3V3/1V8)

VCCIO5

输入输出

26

GPIO4_A7_d

VCC_1V8_S0

VCCIO2

输入输出

27

GPIO3_B2_d

VCCIO5_VCC (3V3/1V8)

VCCIO5

输入输出

28

GPIO3_C6_d

VCCIO5_VCC (3V3/1V8)

VCCIO5

输入输出

29

GPIO3_A7_d

VCCIO5_VCC (3V3/1V8)

VCCIO5

输入输出

30

GPIO4_B3_d

VCC_1V8_S0

VCCIO2

输入输出

31

GPIO3_D1_d

VCCIO5_VCC (3V3/1V8)

VCCIO5

输入输出

32

GND

0V

N/A

N/A

33

GND

0V

N/A

N/A

34

GPIO3_C5_d

VCCIO5_VCC (3V3/1V8)

VCCIO5

输入输出

35

GPIO2_C3_d

VCCIO4_VCC (3V3/1V8)

VCCIO4

输入输出

36

GPIO3_C4_d

VCCIO5_VCC (3V3/1V8)

VCCIO5

输入输出

37

GPIO2_C4_d

VCCIO4_VCC (3V3/1V8)

VCCIO4

输入输出

38

GPIO3_C0_d

VCCIO5_VCC (3V3/1V8)

VCCIO5

输入输出

39

GPIO2_C7_d

VCCIO4_VCC (3V3/1V8)

VCCIO4

输入输出

40

GPIO3_D5_d

VCCIO5_VCC (3V3/1V8)

VCCIO5

输入输出

41

GPIO3_B0_d

VCCIO5_VCC (3V3/1V8)

VCCIO5

输入输出

42

GPIO3_D6_d

VCCIO5_VCC (3V3/1V8)

VCCIO5

输入输出

43

GPIO2_C6_d

VCCIO4_VCC (3V3/1V8)

VCCIO4

输入输出

44

GPIO3_C1_d

VCCIO5_VCC (3V3/1V8)

VCCIO5

输入输出

45

GPIO2_D0_d

VCCIO4_VCC (3V3/1V8)

VCCIO4

输入输出

46

GPIO3_B7_d

VCCIO5_VCC (3V3/1V8)

VCCIO5

输入输出

47

GPIO2_C5_d

VCCIO4_VCC (3V3/1V8)

VCCIO4

输入输出

48

GPIO3_D0_d

VCCIO5_VCC (3V3/1V8)

VCCIO5

输入输出

49

GND

0V

N/A

N/A

50

GPIO4_A0_d

VCCIO5_VCC (3V3/1V8)

VCCIO5

输入输出

51

GPIO3_C7_d

VCCIO5_VCC (3V3/1V8)

VCCIO5

输入输出

52

GPIO3_A4_d

VCCIO5_VCC (3V3/1V8)

VCCIO5

输入输出

53

GPIO4_A5_d

VCC_1V8_S0

VCCIO2

输入输出

54

GPIO3_D4_d

VCCIO5_VCC (3V3/1V8)

VCCIO5

输入输出

55

GPIO2_D5_d

VCCIO4_VCC (3V3/1V8)

VCCIO4

输入输出

56

VCC_IO5_1833_IN

1.8V or 3.3V（0.5A)

N/A

电源输入

57

GND

0V

N/A

N/A

58

GPIO2_D7_d

VCCIO4_VCC (3V3/1V8)

VCCIO4

输入输出

59

GPIO2_C0_d

VCCIO4_VCC (3V3/1V8)

VCCIO4

输入输出

60

GND

0V

N/A

N/A

61

GPIO2_D2_d

VCCIO4_VCC (3V3/1V8)

VCCIO4

输入输出

62

GPIO2_D4_d

VCCIO4_VCC (3V3/1V8)

VCCIO4

输入输出

63

GPIO2_D3_d

VCCIO4_VCC (3V3/1V8)

VCCIO4

输入输出

64

GPIO2_C2_d

VCCIO4_VCC (3V3/1V8)

VCCIO4

输入输出

65

GPIO2_D1_d

VCCIO4_VCC (3V3/1V8)

VCCIO4

输入输出

66

GPIO2_C1_d

VCCIO4_VCC (3V3/1V8)

VCCIO4

输入输出

67

GND

0V

N/A

N/A

68

GND

0V

N/A

N/A

69

GPIO2_B7_d

VCCIO4_VCC (3V3/1V8)

VCCIO4

输入输出

70

GPIO3_A0_d

VCCIO4_VCC (3V3/1V8)

VCCIO4

输入输出

71

GPIO2_B6_d

VCCIO4_VCC (3V3/1V8)

VCCIO4

输入输出

72

GPIO2_B2_d

VCCIO4_VCC (3V3/1V8)

VCCIO4

输入输出

73

SARADC_VIN4

VCCA_1V8_S0

SARADC_AVDD1V8

输入

74

GPIO2_B4_d

VCCIO4_VCC (3V3/1V8)

VCCIO4

输入输出

75

GPIO3_A3_d

VCCIO4_VCC (3V3/1V8)

VCCIO4

输入输出

76

GPIO2_B0_d

VCCIO4_VCC (3V3/1V8)

VCCIO4

输入输出

77

GPIO2_A6_d

VCCIO4_VCC (3V3/1V8)

VCCIO4

输入输出

78

GPIO2_B1_d

VCCIO4_VCC (3V3/1V8)

VCCIO4

输入输出

79

GPIO3_A2_d

VCCIO4_VCC (3V3/1V8)

VCCIO4

输入输出

80

GPIO2_A7_d

VCCIO4_VCC (3V3/1V8)

VCCIO4

输入输出

J0903

Pin Number

Pin Name

Voltage level

Voltage-Domain

Status

1

GND

0V

N/A

N/A

2

GND

0V

N/A

N/A

3

VCCA_1V8_S0

1.8V(0.5A)

N/A

电源输出

4

GPIO4_C5_d

VCC_3V3_S0

VCCIO6

输入输出

5

GPIO4_C0_d

VCC_3V3_S0

VCCIO6

输入输出

6

GPIO4_C1_d

VCC_3V3_S0

VCCIO6

输入输出

7

GPIO4_C4_d

VCC_3V3_S0

VCCIO6

输入输出

8

GPIO4_C3_d

VCC_3V3_S0

VCCIO6

输入输出

9

GPIO4_C7_d

VCC_3V3_S0

VCCIO6

输入输出

10

GPIO4_C2_d

VCC_3V3_S0

VCCIO6

输入输出

11

GPIO4_C6_d

VCC_3V3_S0

VCCIO6

输入输出

12

GND

0V

N/A

N/A

13

GPIO4_D0_d

VDDA_1V2_S0

VCCIO7

输入输出

14

UFS_RX_D1N

VCC_1V8_S3

UFS_AVDD_1V8

输入

15

GND

0V

N/A

N/A

16

UFS_RX_D1P

VCC_1V8_S3

UFS_AVDD_1V8

输入

17

GPIO4_D1_d

VDDA_1V2_S0

VCCIO7

输入输出

18

GND

0V

N/A

N/A

19

GND

0V

N/A

N/A

20

UFS_RX_D0N

VCC_1V8_S3

UFS_AVDD_1V8

输入

21

UFS_TX_D1P

VCC_1V8_S3

UFS_AVDD_1V8

输出

22

UFS_RX_D0P

VCC_1V8_S3

UFS_AVDD_1V8

输入

23

UFS_TX_D1N

VCC_1V8_S3

UFS_AVDD_1V8

输出

24

GND

0V

N/A

N/A

25

GND

0V

N/A

N/A

26

USB2_OTG0_DP

N/A

N/A

输入输出

27

UFS_TX_D0P

VCC_1V8_S3

UFS_AVDD_1V8

输出

28

USB2_OTG0_DM

N/A

N/A

输入输出

29

UFS_TX_D0N

VCC_1V8_S3

UFS_AVDD_1V8

输出

30

DP_TX_AUXP

N/A

N/A

输出

31

GND

0V

N/A

N/A

32

DP_TX_AUXN

N/A

N/A

输出

33

USB3_OTG0_SSRX1N

N/A

N/A

输出

34

GND

0V

N/A

N/A

35

USB3_OTG0_SSRX1P

N/A

N/A

输出

36

MIPI_DPHY_DSI_TX_D0N

N/A

N/A

输出

37

USB3_OTG0_SSTX1P

N/A

N/A

输出

38

MIPI_DPHY_DSI_TX_D0P

N/A

N/A

输出

39

USB3_OTG0_SSTX1N

N/A

N/A

输出

40

MIPI_DPHY_DSI_TX_D1N

N/A

N/A

输出

41

GND

0V

N/A

N/A

42

MIPI_DPHY_DSI_TX_D1P

N/A

N/A

输出

43

USB3_OTG0_SSRX2P

N/A

N/A

输入输出

44

GND

0V

N/A

N/A

45

USB3_OTG0_SSRX2N

N/A

N/A

输入输出

46

MIPI_DPHY_DSI_TX_CLKN

N/A

N/A

输出

47

USB2_HOST1_DP

N/A

N/A

输入输出

48

MIPI_DPHY_DSI_TX_CLKP

N/A

N/A

输出

49

USB2_HOST1_DM

N/A

N/A

输入输出

50

GND

0V

N/A

N/A

51

GND

0V

N/A

N/A

52

MIPI_DPHY_DSI_TX_D2N

N/A

N/A

输出

53

USB3_OTG0_SSTX2N

N/A

N/A

输出

54

MIPI_DPHY_DSI_TX_D2P

N/A

N/A

输出

55

USB3_OTG0_SSTX2P

N/A

N/A

输出

56

MIPI_DPHY_DSI_TX_D3N

N/A

N/A

输出

57

GND

0V

N/A

N/A

58

MIPI_DPHY_DSI_TX_D3P

N/A

N/A

输出

59

USB2_OTG1_ID

1.8V

N/A

输入

60

GND

0V

N/A

N/A

61

USB2_OTG1_VBUSDET

3.3V

N/A

输入

62

MIPI_DPHY_CSI0_RX_D0N

N/A

N/A

输入

63

GND

0V

N/A

N/A

64

MIPI_DPHY_CSI0_RX_D0P

N/A

N/A

输入

65

HDMI_TX_SBDN

N/A

N/A

输出

66

MIPI_DPHY_CSI0_RX_D1N

N/A

N/A

输入

67

HDMI_TX_SBDP

N/A

N/A

输出

68

MIPI_DPHY_CSI0_RX_D1P

N/A

N/A

输入

69

MIPI_DPHY_CSI2_RX_CLKP

N/A

N/A

输入

70

GND

0V

N/A

N/A

71

MIPI_DPHY_CSI2_RX_CLKN

N/A

N/A

输入

72

MIPI_DPHY_CSI0_RX_CLKN

N/A

N/A

输入

73

GND

0V

N/A

N/A

74

MIPI_DPHY_CSI0_RX_CLKP

N/A

N/A

输入

75

MIPI_DPHY_CSI1_RX_CLKP

N/A

N/A

输入

76

GND

0V

N/A

N/A

77

MIPI_DPHY_CSI1_RX_CLKN

N/A

N/A

输入

78

USB2_OTG0_VBUSDET

3.3V

N/A

输入

79

GND

0V

N/A

N/A

80

USB2_OTG0_ID

1.8V

N/A

输入

J0904

Pin Number

Pin Name

Voltage level

Voltage-Domain

Status

1

GPIO0_C5_d

VCC_3V3_S3

PMUIO1

输入输出

2

GND

0V

N/A

N/A

3

GPIO0_D3_d

VCC_3V3_S3

PMUIO1

输入输出

4

MIPI_DPHY_CSI0_RX_D2N

N/A

N/A

输入

5

GPIO0_C7_d

VCC_3V3_S3

PMUIO1

输入输出

6

MIPI_DPHY_CSI0_RX_D2P

N/A

N/A

输入

7

GND

0V

N/A

N/A

8

GND

0V

N/A

N/A

9

MIPI_DPHY_CSI1_RX_D3N

N/A

N/A

输入

10

MIPI_DPHY_CSI0_RX_D3N

N/A

N/A

输入

11

MIPI_DPHY_CSI1_RX_D3P

N/A

N/A

输入

12

MIPI_DPHY_CSI0_RX_D3P

N/A

N/A

输入

13

GND

0V

N/A

N/A

14

GND

0V

N/A

N/A

15

MIPI_DPHY_CSI1_RX_D2N

N/A

N/A

输入

16

HDMI_TX_D3N

N/A

N/A

输出

17

MIPI_DPHY_CSI1_RX_D2P

N/A

N/A

输入

18

HDMI_TX_D3P

N/A

N/A

输出

19

MIPI_DPHY_CSI1_RX_D1N

N/A

N/A

输入

20

GND

0V

N/A

N/A

21

MIPI_DPHY_CSI1_RX_D1P

N/A

N/A

输入

22

HDMI_TX_D0P

N/A

N/A

输出

23

MIPI_DPHY_CSI1_RX_D0N

N/A

N/A

输入

24

HDMI_TX_D0N

N/A

N/A

输出

25

MIPI_DPHY_CSI1_RX_D0P

N/A

N/A

输入

26

HDMI_TX_D1N

N/A

N/A

输入

27

GND

0V

N/A

N/A

28

HDMI_TX_D1P

N/A

N/A

输出

29

PCIE0_SOC_REFCLKP

N/A

N/A

输出

30

HDMI_TX_D2P

N/A

N/A

输出

31

PCIE0_SOC_REFCLKN

N/A

N/A

输出

32

HDMI_TX_D2N

N/A

N/A

输出

33

GND

0V

N/A

N/A

34

GND

0V

N/A

N/A

35

PCIE1_REFCLKP

N/A

N/A

输出

36

PCIE1_TXN

N/A

N/A

输出

37

PCIE1_REFCLKN

N/A

N/A

输出

38

PCIE1_TXP

N/A

N/A

输出

39

GND

0V

N/A

N/A

40

PCIE1_RXP

N/A

N/A

输入

41

GPIO0_D4_u

VCC_3V3_S3

PMUIO1

输入输出

42

PCIE1_RXN

N/A

N/A

输入

43

GPIO0_D5_u

VCC_3V3_S3

PMUIO1

输入输出

44

GND

0V

N/A

N/A

45

GND

0V

N/A

N/A

46

RESET_L

1.8V

N/A

输入

47

VCCA_3V3_S0

3.3V(0.3A)

N/A

电源输出

48

PMIC_EXT_EN_OUT

5.0V

N/A

输出

49

GPIO0_C1_d

VCC_3V3_S3

PMUIO1

输入输出

50

DC_PWR_ON

1.8~3.3V

N/A

输入

51

GPIO0_C2_d

VCC_3V3_S3

PMUIO1

输入输出

52

VCC_IO3_1833_IN

1.8V or 3.3V (0.5A)

N/A

电源输入

53

GPIO0_B6_d

VCC_3V3_S3

PMUIO1

输入输出

54

PWRON_L

3.3V

N/A

输入

55

GPIO0_B4_d

VCC_3V3_S3

PMUIO1

输入输出

56

VCC_1V8_S3

1.8V (with pin 56,58,60 Total 2A)

N/A

电源输出

57

GPIO0_B5_d

VCC_3V3_S3

PMUIO1

输入输出

58

VCC_1V8_S3

1.8V (with pin 56,58,60 Total 2A)

N/A

电源输出

59

GPIO0_D1_d

VCC_3V3_S3

PMUIO1

输入输出

60

VCC_1V8_S3

1.8V (with pin 56,58,60 Total 2A)

N/A

电源输出

61

GPIO0_A5_d

VCC_1V8_S3

PMUIO0

输入输出

62

GND

0V

N/A

N/A

63

GPIO0_A0_d

VCC_1V8_S3

PMUIO0

输入输出

64

GND

0V

N/A

N/A

65

GND

0V

N/A

N/A

66

VCCIO_SD_S0

3.3V or 1.8V (0.3A)

N/A

电源输出

67

GND

0V

N/A

N/A

68

GND

0V

N/A

N/A

69

GND

0V

N/A

N/A

70

VCC5V0_SYS_S5

5.0V (with pin 70,72~79,Total 4A)

N/A

电源输入

71

GND

0V

N/A

N/A

72

VCC5V0_SYS_S5

5.0V (with pin 70,72~79,Total 4A)

N/A

电源输入

73

VCC5V0_SYS_S5

N/A

74

VCC5V0_SYS_S5

N/A

75

VCC5V0_SYS_S5

N/A

76

VCC5V0_SYS_S5

N/A

77

VCC5V0_SYS_S5

N/A

78

VCC5V0_SYS_S5

N/A

79

VCC5V0_SYS_S5

N/A

80

GND

0V

N/A

N/A


top

企业级开源硬件平台

无论是问题、建议还是合作，我们都很乐意听到您的声音。

Copyright © 2024 上海临滴科技有限公司 All Rights Reserved 沪ICP备14034935号-1

电话咨询

17612192553

扫码咨询

扫码咨询
